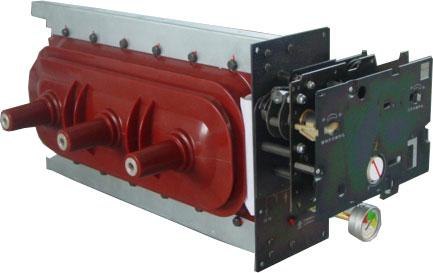

柳市LC-FLN36-12D負荷開關
概述
  LC-FLN36-12D系列SF6負荷開關是額定電壓為12KV的開關設備，采用SF6氣體作為滅弧和絕緣介質，開關內部有合閘、分閘和接地三個工位，具有體積小，安裝使用方便和環境適應性強等特點。
  本系列負荷開關分為FLN36-12D(K型單彈簧操作機構)和FLRN36-12D(A型雙彈簧操作機構)兩種，電動機構可以加上兩種型號的操作機構中以實現遠程電動控制。FLRN36-12D型可組合成負荷開關＋熔斷器組合電器并具有控制和保護功能，可供供電及變電所作為用電設備的保護和控制之間用，尤其適用于環網柜、電纜分接箱和配電開閉所。
  符合標準IEC60265、IEC60420、GB3804、GB16926等。
結構和原理
  LC-FLN36-12D負荷開關主回路及接地回路均密封在由環氧樹采用APG工藝澆注制成的絕緣殼體中，具有絕緣性能好、抗污穢環境等優點。絕緣殼體由上下兩絕緣罩組合而成，內部充有相對壓力為0.4bar的SF6氣體，下絕緣罩具有防爆措施，確保萬一事故情況下過壓的SF6氣體直接噴向柜后通道，保證人身安全。
型號及含義
技術參數(一)
a、環境溫度
最高溫度： 40℃
最低溫度：-40℃
b、濕度
最大平均相對濕度
日平均：≤95%
月平均：≤90%
c、海拔高度：≤2000米
d、抗震能力：8度
e、周圍空氣應不受腐蝕性、可燃性氣體、水蒸汽等明顯污染 ，應無經常性劇烈震動。
年泄漏率：≤0.1%
特殊條件：
當負荷開關在海拔高度2000米以上使用時，需特別注明，以便制造時對設計方案進行調整。
