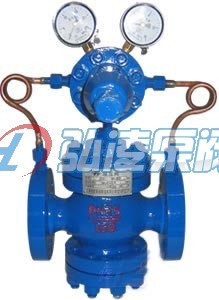

Yk43X/F/Y型先導活塞式氣體減壓閥




點擊放大圖片

 Yk43X/F/Y型先導活塞式氣體減壓閥的詳細資料：
先導活塞式氣體減壓閥 產品特點： 本系列減壓閥屬于先導活塞式減壓閥。主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。 減壓閥,氣體減壓閥,空氣減壓閥,先導活塞式減壓閥,先導活塞式氣體減壓閥

先導活塞式氣體減壓閥又名:
減壓閥,氣體減壓閥,空氣減壓閥,先導活塞式減壓閥,先導活塞式氣體減壓閥

先導活塞式氣體減壓閥由主閥和導閥兩部分組成。先導活塞式氣體減壓閥主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。先導活塞式氣體減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能.

先導活塞式氣體減壓閥主要技術參數

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按GB12245-1989


先導活塞式氣體減壓閥主要零件材料

零件名稱  零件材料
閥體 閥蓋 底蓋 WCB/FCB*
閥座 閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位聚苯*
導閥座 導閥桿 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥 導閥彈簧 50CrVA
調節彈簧 60Si2Mn
密封墊(X/F/Y) 橡膠/聚四氟乙稀/硬質合金
導閥體 導閥蓋 25/304*


先導活塞式氣體減壓閥主要結構尺寸(法蘭連接尺寸按GB4216的規定)

公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 3
